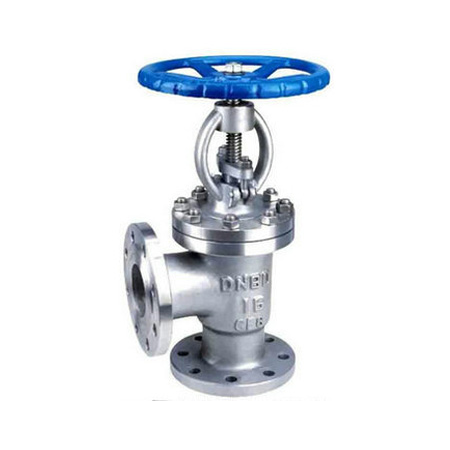

角式截止閥角式截止閥出口為90度直角狀，廣泛適用於各種高壓場合。它的原理構造是通過閥瓣沿流體的中心線作直線運動。以閥瓣做為角式截止閥的的啟閉件，啟閉件形狀為塞形，密封麵呈平麵或錐麵。全國服務熱線：13729927285

產品詳情

產品簡介/ Product Introduction

角式截止閥出口為90度直角狀，廣泛適用於各種高壓場合。它的原理構造是通過閥瓣沿流體的中心線作直線運動。以閥瓣做為角式截止閥的的啟閉件，啟閉件形狀為塞形，密封麵呈平麵或錐麵。

產品特點 / Features

1、結構簡單，製造和維修比較方便；
2、工作行程小，啟閉時間短；
3、密封性好，密封麵間磨擦力小，壽命較長。

產品參數 / Product parameters

公稱通徑DN(mm)	L	D	D1	D2	f	b	Z-Φd	Do	H1	H2
50	125	160	125	100	3	20	4-Φ18	160	300	355
65	145	180	145	120	3	20	4-Φ18	180	355	400
80	155	195	160	135	3	22	8-Φ18	240	400	450
100	175	215	180	155	3	24	8-Φ18	240	455	495
125	200	245	210	185	3	26	8-Φ18	280	530	560
150	225	280	240	210	3	28	8-Φ23	320	605	650
200	275	335	295	265	3	30	12-Φ23	320	650	770
